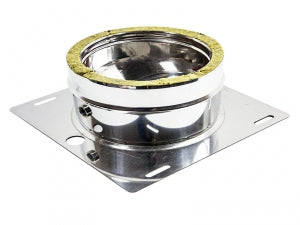

Piastra di Base doppia parete INOX / RAME 304 - 316, Zinco Group

La Piastra di Base a parete doppia, è l' elemento di supporto statico di un Sistema Camino, in conformità alla normativa UNI EN 1856-1 o di un Canale da Fumo.

Può avere partenza basale da quota zero o intermedia. Nel secondo caso, deve sempre essere abbinata ad una coppia di angolari di supporto.

Materiali Utilizzati: Acciaio INOX 304 BA (EN 1.4307 - L030), Acciaio INOX 316 BA (EN 1.4404 - L050) e Rame.

Parete Interna: Acciaio INOX 316 BA (EN 1.4404 - L050) spessore mm 0.5.

Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 - L030) spessore mm 0.5 o Rame spessore mm 0.6.

Coibentazione: Coppelle in lana di roccia, spessone mm 25 densità 90 kg/mc.

Piastra: Acciaio INOX 304 BA (EN 1.4307 - L030) o Rame, spessore mm 2.0.

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale.

Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contro matrice che garantiscono innesti calibrati a tolleranza  +/- mm 2.

Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema.

Dadi e bulloni, per l'eventuale accoppiamento con gli angolari, non vengono forniti di serie.

art.96

clicca qui per la scheda tecnica
